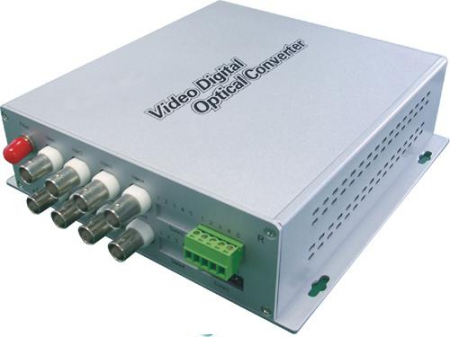

Устройства передачи аудио видео и данных по оптической линии связи. Серия RNO

Артикул: RNO
  • Вес: 1 кг.
    • 0 руб.
    • 11 900 руб.

    Устройства передачи аудио и видео сигналов по оптической линии связи серии RNO

    Данный класс оборудования обеспечивает передачу аналоговых видео и аудио сигналов, данных Ethernet, телефонии, а также сигналов управления на расстояния от 2 км до 100 км по оптическому кабелю в цифровой форме. Высокая помехозащищенность и надежность этого оборудования позволяет организовывать на его базе масштабируемые системы видеонаблюдения. Оптические компоненты ORTEL и JDSU обеспечивают высококачественную передачу оптического сигнала без искажений на значительные расстояния. При использовании совместно с мультимедийными коммутаторами возможно создание системы конференц-связи, а также систему транспортировки телевизионного сигнала из студии на головную станцию. Модели с 64 видео портами имеют модульную систему, что позволит гибко использовать емкость оборудования.

    Краткие характеристики
     Выполняется в металлическом, 19” стоечном или настольном корпусе
     Встроенный или выносной блок питания 220В 50Гц
     Различные конфигурации с 1-64 видео портами в различном соотношении с аудио портами и портами передачи данных
     Передача аудио сигнала ведется в стереофоническом формате (2 канала)
     Видео разъем типа BNC
     возможность дистанционно управлять устройствами позиционирования камер наблюдения, коммутаторами и пр
     Дуплексная связь осуществляется по одному волокну
     Оптический разъем типа FC/SC/ST (опция)
     Световая индикация питания, работы портов, установления синхронизации, приема и передачи

    Спецификация
    Передача видео сигналов
    Система цветности  PAL / NTSC / SECAM
    Видеосигнал  1Vp-p
    Входное / выходное сопротивление  75 Ом
    Полоса пропускания  5 ~7.5 МГц
    Частота  13.5 МГц
    Разрядность  8 бит или 10 бит
    Дифференциальное усиление  1%
    Дифференциальная фаза  1°
    Сигнал/шум  ≥70 дБ
    Изменение длины импульса цветояркосного сигнала  10 нс
    Отклонение усиления цветояркосного сигнала  ±10%
    Тип разъема  BNC
    Передача аудио сигналов
    Полоса частот  20 Гц~20 КГц
    Частота дискретизации  96 КГц
    Разрядность  24 бит
    Входное сопротивление  600 Ом/не балансный
    Выходное сопротивление  600 Ом/не балансный
    Входящее/исходящее напряжение  2Vp-p
    Сигнал/Шум не балансный  75 дБ
    Гармонические искажения  0.1%
    Тип разъема  DIN
    Асинхронная передача данных
    Интерфейсы  RS485/422 Manchester (CH1, 3, 5, 7) или RS232(CH2, 4, 6, 8)
    Режим работы  дуплекс/полудуплекс (опция)
    Скорость передачи  0~400Кб/с
    Коэффициент ошибки  ≤ 10-9
    Аудио разъем  DIN
    Передача данных ethernet
    Интерфейс  RJ-45
    Дуплекс  полный дуплекс / полудуплекс
    Соответствие стандарту  IEEE 802.3, 10M, 10/100M автоматический выбор
    Передача телефонии
    Интерфейс  RJ-11
    Полоса пропускания  8 KHz
    Режимы работы  линейный режим «точка-точка» /программируемый режим обмена
    Параметры оптической части
    Тип оптического волокна  SM или MM
    Оптический разъем  FC/SC/ST
    Дистанция передачи  0-100 км
    Длина волны  1310/1550 нм
    Длина волны (опция, для WDM уплотнения) Любая длина волны в соответствии с ITU
    Общие параметры
    Напряжение, частота, потребляемая мощность 220В (48В, 24В – опция), 50Гц, 5Вт
    Габариты корпуса 1-канальный:          11.1×10.7×2.8 см
      2-4 канальные:       19.2×17.3×2.8 см
      5-8 канальные:       19.2×17.3×5.6 см
      9-16 канальные:     48.3×18×4.4 см (19”,1U)
      16-32 канальные:   48.3×18×9 см (19”,2U)
      32-64 канальные:   48.3×18×15 см (19”,3U)
    Рабочая температура  -40°C ~ +85°C
    Температура хранения

    -40 °C ~ +80 °C

    Допустимая влажность до 95% (без конденсата)

    Параметры для заказа:
    Для оформления заказа необходимо указать необходимое количество портов передачи видео сигналов, аудио сигналов, ethernet, асинхронной передачи данных, телефонии, а также направление передачи: RNO-xV-xA-xE-xD↓-xT, где:
    x - количество каналов  - передача вперед
    V - канал передачи видео сигнала ↓ - реверсивная передача от приемника к передатчику
    A - канал передачи аудио сигнала E -  канал Ethernet
    D -  канал асинхронной передачи данных T - канал передачи телефонии;
    Например:  RNO-4V-1A-1E-1T: комплект для передачи 4 каналов видео, 1 канала аудио, 1 канала ethernet, 1 канала телефонии.
    Скачать инструкцию
