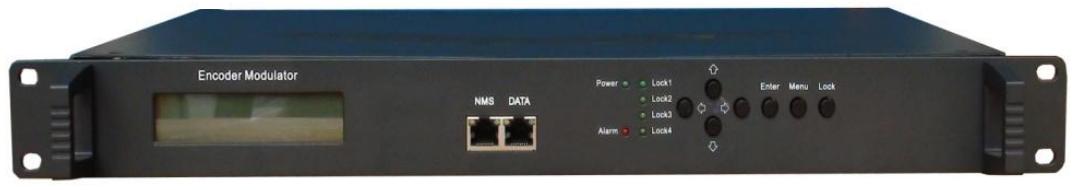

DV-M3542HDT. Четырехканальный MPEG-4/H.264 кодер - COFDM модулятор с TS/IP выходом
Артикул: DV-M3542HDT
- 246 000 руб.
- 239 000 руб.
Новая услуга по трансляции сигналов с камер видеонаблюдения в общедомовую сеть в стандарте DVB-C (DVB-T) может быть доступна абонентам при использовании кодера-модулятора. Система основана на использовании камер видеонаблюдения с различным разрешением до 1920 х 1080 FULL HD, видеорегистратора с HDMI выходом и кодера-модулятора. Кодер-модулятор формирует DVB-C QAM пакет из полученного с видеорегистратора HDMI изображения на частоте 30 ~ 860 МГц и суммирует его с основным аналого-цифровым телевизионным сигналом. Просмотр изображений с камер видеонаблюдения осуществляется абонентами при переключении телевизора на нужный DVB-C канал и не требует использования дополнительных приставок и серверов, что является неоспоримым преимуществом при совмещении систем кабельного телевидения и видеонаблюдения. Различные модификации модуляторов с 1-2-4 входными HDMI сигналами позволяют добавить в сеть от 4 до 16 видеосигналов. Аналогичное решение для трансляции сигналов с камер видеонаблюдения в DVB-T сеть может быть основано на соответствующем кодере, формирующем DVB-T COFDM пакет.
| DV-M3542HDT - это четырехканальный MPEG-4/H.264 кодер реального времени с дополнительным ASI входом, функцией мультиплексирования и встроенным COFDM модулятором. 4 HDMI входа. Встроенный RF сумматор (опция) позволяет объединять внешний RF сигнал с выходным COFDM RF сигналом DV-M3542HDT. | |
| Также DV-M3542HDT имеет ASI и TS/IP промежуточные выходы ремультиплексированного потока. Управление осуществляется с лицевой панели или удаленно по сети Ethernet. Компактность и стоимость данного решения позволяют ему выгодно конкурировать с решениями от Sumavision, Wellav и PBI. | |
| Краткие характеристики | |
 4 х HDMI входа, RF вход, ASI вход
|
COFDM/RF выход в диапазоне 30 ~ 860 МГц
|
|
поддержка сжатия MPEG-4/H.264
|
TS/IP выход (MPTS), ASI выход
|
|
поддержка разрешений до 1920*1080@50P/60P FULL HD
|
поддержка ASI входа, мультиплексирование
|
|
DVB-T/RF выход (2 несущих)
|
поддержка LCN (логический номер канала)
|
|
битрейт канала до 10 Мбит/Сек
|
поддержка WEB сетевого управления
|
| Функциональная схема DV-M3542HDT | |
|
|
| Спецификация | |
| Сжатие видео | |
| Формат кодирования | MPEG-4/AVC H.264 Profile 4.0 |
| Поддерживаемые разрешения | 1920*1080_60P, 1920*1080_50P, |
| 1920*1080_60i, 1920*1080_50i, | |
| 1280*720_60P, 1280*720_50P, | |
| Входные интерфейсы | 4 х HDMI |
| Выходной битрейт/канал | 0.8 ~ 20 Мбит/сек |
| Сжатие аудио | |
| Поддерживаемые стандарты | MPEG-1 Layer II |
| Частота дискретизации | 48 КГц |
| Битрейт | 64К ~ 320Кбит/сек |
| Входные интерфейсы | HDMI со встроенным аудио |
| Мультиплексирование | |
| Мультиплексирование сигналов с 4 x HDMI и ASI входа | да |
| COFDM модуляция | |
| Поддерживаемые стандарты | EN300744 |
| MER | >42 дБ |
| Диапазон выходных частот | 30 ~ 860 МГц с шагом 1 КГц |
| Уровень выходного сигнала | 81 ~ 97 дБмкВ |
| Поддерживаемые модуляции | QPSK, 16QAM, 64QAM |
| Режим FTT | 2K, 8K |
| Защитный интервал | 1/4, 1/8, 1/16, 1/32 |
| FEC | 1/2, 2/3, 3/4, 5/6, 7/8 |
| Ширина полосы | 6M, 7M, 8M |
| Интерфейсы входа/выхода | |
| Видео вход | HDMI x 4 |
| ASI вход | 1 x BNC, 75 Ом |
| ASI выход | 2 x BNC, 75 Ом, параллельные |
| TS/IP выход | 1 x RJ-45 10/100M. UDP unicast или multicast, MPTS |
| WEB управление и мониторинг | 1 x RJ-45 10/100M |
| Управление с лицевой панели | да |
| Общие параметры | |
| Диапазон рабочих температур, С | 0 ~ 45 |
| Диапазон температуры хранения, С | -20 ~ +80 |
| Относительная влажность | 10% ~ 75% |
| Напряжение питания | 100 ~ 240В, 50/60Гц |
| Потребляемая мощность | 18 Вт |
| Габариты, мм | 482 х 455 х 44 |
| Вес | 2,6 кг |
