Комплект передачи видео по оптической линии связи RNO-16V-RS485
Артикул: RNO-16V-RS485
- 138 000 руб.
- 120 000 руб.

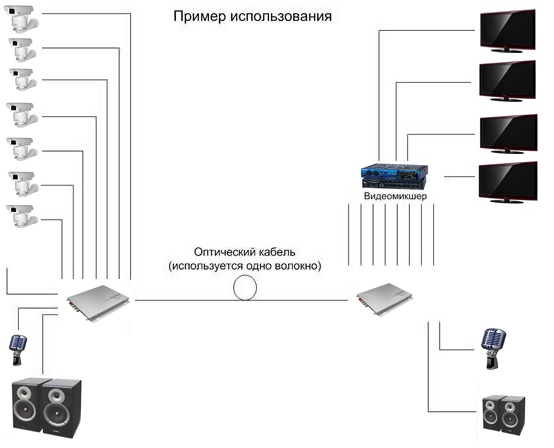

Комплект RNO-16V-RS485 позволяет передавать изображение с 16 AHD аналоговых камер наблюдения и сигналы управления PTZ камерами по оптической линии связи на расстояние до 100 км. Применяется для наблюдения за удаленными объектами. В комплект поставки входит передатчик и приемник.
| Краткие характеристики | |

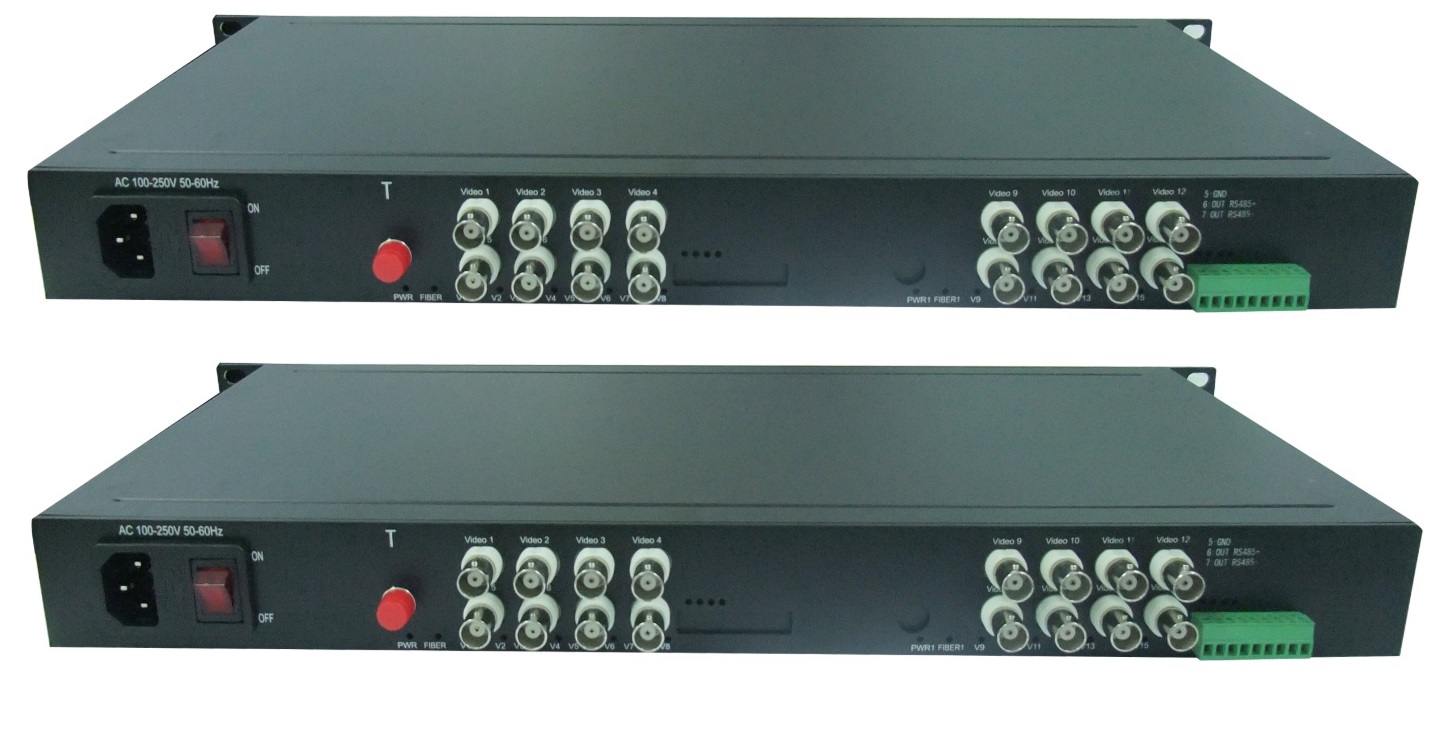

 Выполнен в металлическом, 19” стоечном корпусе
|
|
|
Видео разъемы BNC
|
|
|
возможность дистанционно управлять устройствами позиционирования камер наблюдения, коммутаторами и пр
|
|
|
Дуплексная связь осуществляется по одному волокну
|
|
|
Оптический разъем типа FC
|
|
|
Световая индикация питания, работы портов, установления синхронизации, приема и передачи |
|
| Спецификация | |
| Передача видео сигналов | |
| Система цветности | PAL / NTSC / SECAM |
| Видеосигнал | 1Vp-p |
| Входное / выходное сопротивление | 75 Ом |
| Полоса пропускания | 5 ~7.5 МГц |
| Частота | 13.5 МГц |
| Разрядность | 8 бит или 10 бит |
| Дифференциальное усиление | 1% |
| Дифференциальная фаза | 1° |
| Сигнал/шум | ≥70 дБ |
| Изменение длины импульса цветояркосного сигнала | 10 нс |
| Отклонение усиления цветояркосного сигнала | ±10% |
| Тип разъема | BNC |
| Количество портов передачи видео | 16 |
| Асинхронная передача данных | |
| Интерфейсы | RS485/422 Manchester (CH1, 3, 5, 7) |
| Режим работы | дуплекс/полудуплекс (опция) |
| Скорость передачи | 0~400Кб/с |
| Коэффициент ошибки | ≤ 10-9 |
| Разъем | DIN |
| Параметры оптической части | |
| Тип оптического волокна | SM |
| Оптический разъем | FC |
| Дистанция передачи | 0-100 км |
| Длина волны | 1310/1550 нм |
| Общие параметры | |
| Напряжение, частота, потребляемая мощность | 220В (48В, 24В – опция)， 50Гц， 5Вт |
| Габариты корпуса | 48.3×18×9 см (19”, 1U) |
| Рабочая температура | -40°C ~ +85°C |
| Допустимая влажность | до 95% (без конденсата) |
